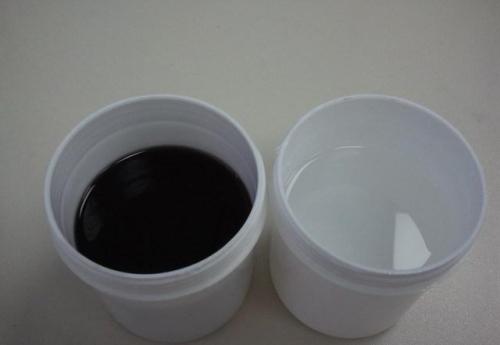

我們?cè)诓僮魇褂?strong>環(huán)氧樹(shù)脂灌封膠的時(shí)候，會(huì)遇到一些操作上的麻煩，具體有哪些問(wèn)題呢？下面小編就以此文和大家談?wù)劖h(huán)氧樹(shù)脂灌封膠的那些常見(jiàn)問(wèn)題及預(yù)防解決方法。

一：脫水不固化、脫水不固化、固化后的樹(shù)脂太軟、表面過(guò)粘

 導(dǎo)致這種問(wèn)題的根本原因就是沒(méi)有完全固化，一般是由雙組份的混合比例不準(zhǔn)確或混合不均勻造成的。

1.操作時(shí)添加固化劑可以加快固化的速度，但是固化劑加入過(guò)量就會(huì)對(duì)固化產(chǎn)生影響。一般情況下，固化劑的加入量，不應(yīng)該超過(guò)混合比例的5％（重量比）。典型的取料方法就是：把待盛容器放置到電子稱(chēng)上并置零，然后根據(jù)需要稱(chēng)出所需的樹(shù)脂和固化劑。 

2.在有填料的膠水中，在混合前主劑沒(méi)有攪拌均勻?qū)袒矔?huì)有影響。多數(shù)的樹(shù)脂都加入了不同的添加劑以達(dá)到預(yù)定的要求，多數(shù)情況下都會(huì)有不同程度的沉淀。因此使用前一定要把主劑徹底混合均勻方可汲取所需量的樹(shù)脂。如果主劑攪拌不均勻或主劑與固化劑和其他的化學(xué)物質(zhì)反應(yīng)，（例如溶劑、脫膜劑、油脂或者其他未完全固化的主劑），這也會(huì)影響固化效果。為了保證混和的均勻，手工混合時(shí)，推薦的攪拌時(shí)間為10-15分鐘，同時(shí)要注意混合的力度， 盡量不要把空氣帶入樹(shù)脂中。

二：固化時(shí)間太長(zhǎng)

  在配比準(zhǔn)確、攪拌均勻的前提下出現(xiàn)此問(wèn)題，很大原因是固化溫度過(guò)低導(dǎo)致的。雙組份環(huán)氧樹(shù)脂灌封膠受溫度的影響比較大，溫度越高，膠料的粘稠度越低，固化速度越快，反之，溫度越低，固化時(shí)間越長(zhǎng)。 
 
三：固化后有氣泡

  導(dǎo)致這種現(xiàn)象是由于氣體沒(méi)有從液態(tài)膠水中溢出或消掉導(dǎo)致 

  1. 固化時(shí)間越長(zhǎng)，膠體粘稠度越低，氣泡越容易從液態(tài)膠水中溢出。預(yù)熱要灌封的產(chǎn)品會(huì)有助于空氣的逸出。適當(dāng)降低固化溫度，使空氣有足夠的時(shí)間逸出。

  2. 例如聚氨酯灌封膠，由于固化時(shí)間較短，本身容易產(chǎn)生氣泡，若不抽真空極有可能產(chǎn)生氣泡。建議在將主劑和固化劑攪拌在一起前，對(duì)其抽真空。攪拌后有條件的話也可抽真空。  

四：有些膠水固化了，有些膠水沒(méi)有固化或固化不完全？ 

  出現(xiàn)這種現(xiàn)象的原因是由于攪拌不均勻、A膠儲(chǔ)存時(shí)間較長(zhǎng)用前未攪拌或未攪拌均勻。  

五：環(huán)氧樹(shù)脂灌封膠本應(yīng)為硬膠的膠水固化后是軟的，是什么原因呢？
 
  這種問(wèn)題是因?yàn)槟z水配比不正確而導(dǎo)致的。如果沒(méi)有按重量比配比或偏差較大（固化劑多了或少了都會(huì)有可能有此情況）A膠儲(chǔ)存時(shí)間較長(zhǎng)用前未能攪拌均勻。
